HB 5274-1993 室温硫化密封剂低温柔软性 试验方法

【ES|方法标准】

HB 5274-1993 室温硫化密封剂低温柔软性 试验方法

本标准规定了室温硫化密封剂低温柔软性试验方法的仪器、试样、试验条件、试验步骤、试验结果和试验报告等要求。

本标准适用于室温硫化密封剂低温柔软性的测定。

| 试样信息

试样底材：Ly12-CZ阳极化铝合金

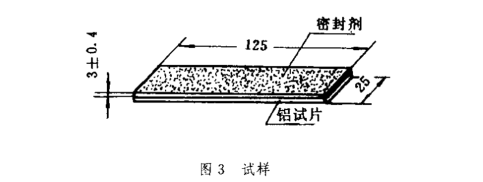

试样尺寸：见图3

试样制备：

1. 试片应用丙酮或乙酸乙酯润湿的脱酯棉擦拭，立即用脱酯棉擦干，不允许溶剂在试片上自然干涸，清洗2～3次，最后在空气中至少晾干20min。

2. 将刚混合的密封剂刮涂在规定的模具槽内，刮平后将试片轻轻压贴密封剂表面，使密封剂从试片周围略有挤出，保证试片与槽上沿平面一致，并与密封剂完全贴合。

3. 试样在模具中停放24h后取出，按密封剂材料标准规定硫化。

4. 试样制备环境条件应按试验条件规定。

| 试验条件

• 仪器条件：

• 低温箱：最低温度不高于-60℃，容积不小于0.1m³；

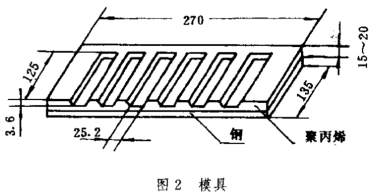

• 模具：见图2

• 环境条件：（23±2）℃、（50±5）%RH

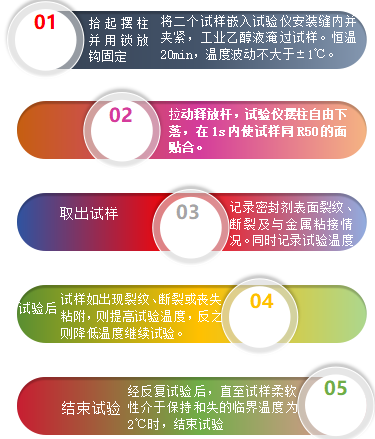

| 试验步骤

• 试验介质的致冷方法如下：（用方法a或b）

•        a.将乙醇贮槽置于低温箱内，由低温箱降温实现

•        b.将乙醇贮槽外绝热，直接往槽内添加干冰致冷




| 试验报告

• 试验报告应至少包括如下内容：

• 密封剂名称、牌号和批号；

• 试样制备温度、相对湿度；

• 试样硫化温度及时间、处理条件；


• 试验结果；

• 试验者；


• 试验日期。

| 关于东建

ES东建标准的材料与化学实验室是专业从事各行业产品的织物皮革、涂装电镀、高分子材料、粘胶剂及其他化学品等的测试和技术咨询服务的综合性实验室。旨在通过专业的检测和咨询服务帮助客户准确、快速完成材料和产品的性能评价、优化筛选、质量控制和研发。
